通用功率变换器GPPC

General Purpose Power Converter ，即通用功率变换器，其系列产品包含IGBT、SiC等主流功率器件所形成的单桥臂、H桥、三桥臂、多电平等主电路拓扑，对相关电压、电流和功率器件温度等模拟量进行了采集、调理和硬件保护处理，安全可靠。支持宽电压输入，可长时间稳定运行。既可响应自身控制板，又能融入RCP系统。结合工业级的严格设计标准及实验室的创新设计理念。

首页 >> 产品介绍 >> 功率变换器GPPC​ >> GPPC
产品介绍

General Purpose Power Converter ，既通用功率变换器，是商飞信息科技（上海）有限公司，完全自主研发的一个马达驱动与电力电子底层控制专用的产品系列。其系列产品包含IGBT、SiC等主流功率器件所形成的单桥臂、H桥、三桥臂、多桥臂、多电平等主电路拓扑，对相关输入输出的电压、电流和功率器件温度等模拟量进行了采集和信号调理，响应自身控制板所形成或外部所触发的PWM（Pulse Width Modulation）驱动信号，具备正交编码器或旋变等常用位置传感器，同时也有CAN和RS485等常用的通讯接口。

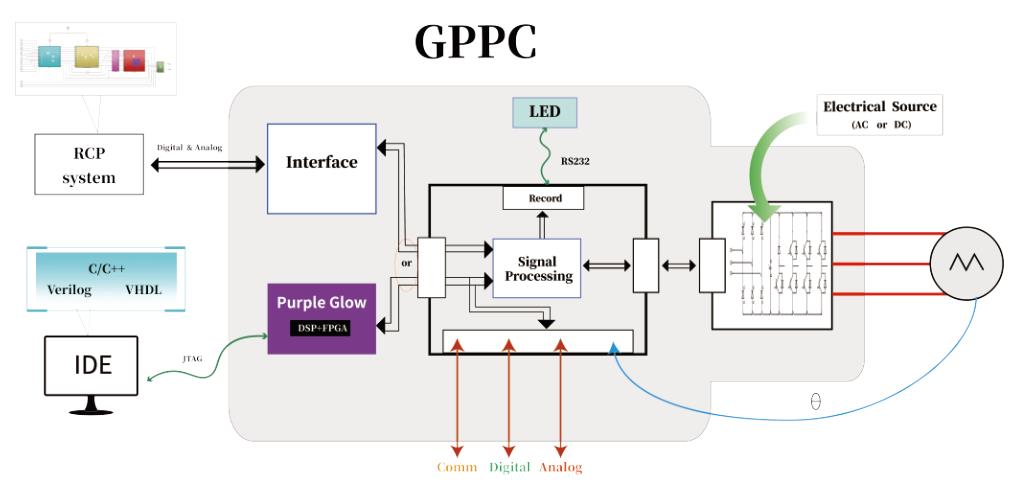

GPPC供电方便，支持交流和直流的宽电压输入；安全可靠，具备过压、过流、过温和功率器件故障等保护和信号发送，拥有外置的紧停按钮；可长时间稳定运行，合理的散热器及风道设计；开放型应用模式，既可响应自身控制板，又能将模拟量和数字量信号与外部控制器（如实时仿真器等）相连。融合工业级的严格设计标准，及实验室的创新设计理念，GPPC是一种既能用于功率级RCP（Rapid Control Prototyping）系统，又能作为通用驱动器的高端功率变换器。

核心参数

  • 可选配核心控制板，基于 TMS320F28377D，具有片外SRAM（256k * 16）和 EEPROM（2048 * 8），同时具备FPGA（EP4CE22F）来充当外设，6层电路板设计，抗干扰能力强，独立AC220V供电，安全可靠；

  • 驱动电路支持 “AC 40V ~ 380V” 和 “DC 48 ~ 600V”的宽电压输入，两电平三相半桥三桥臂（另含制动管）IGBT，驱动接口开放；
  • 额定输出电流xxA；
  • 具备电流、电压、温度等采样和信号调理模块，模拟量接口开放；
  • 具备带隔离的输入输出开关量各8路，开关量接口开放；
  • 具备增量式编码器信号接口1组，ABZ接口开放；
  • 具备旋变接口1路；
  • 具有带隔离的RS485通讯接口1路；
  • 具有带隔离的CAN通讯接口1路；
  • 具有过压、过流、过温和模块故障检查电路及相关保护；
  • 可短时间承受2.5倍过载能力（1秒）。
