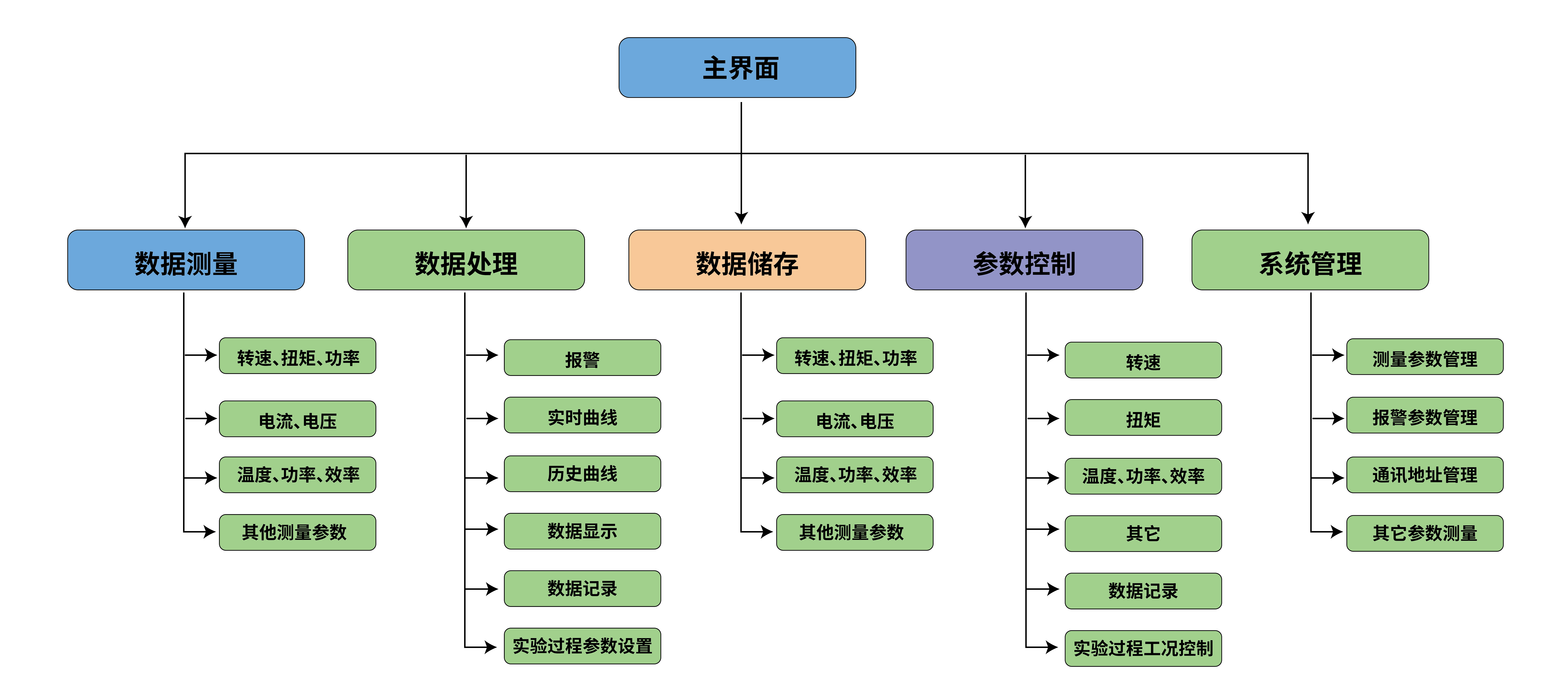

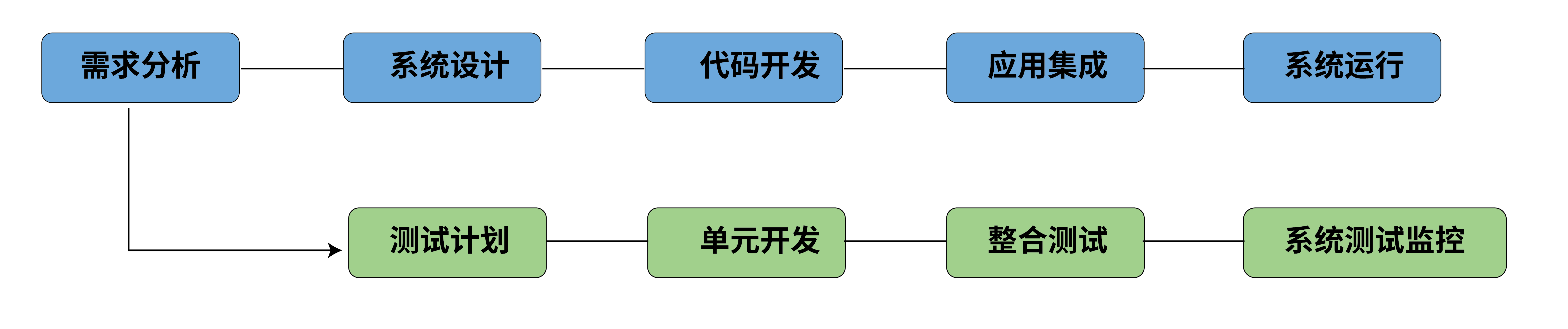

测控系统主要功能模块和其他基本功能如下:
1、上位机应具有显示功能,显示内容如下:①被测系统参数;②系统监测的故障信号;③控制器上报的参数信息;
2、测控系统具有数据存储、数据处理、数据波形绘制和历史数据查看等功能。需要考虑有满足常规数据处理的数据存储深度。
3、测控系统具备对被测系统的过热、过流、过/欠压、过速进行保护的功能,其保护指标可软件定义。
4、数据显示:系统提供了三种方式来显示测量的数据以及数据变化的趋势,用数字显示的方式显示每次的动态测量数据,用实时曲线来反映最近一段时间内实时数据的变化情况,用历史曲线来反映过去各档位下静态数据的变化趋势情况。曲线的横坐标和纵坐标参数可以自由选择和确定。
5、数据记录:数据记录的启动方式有两种,手动方式和自动方式。
1) 手动方式:手动方式记录数据,可以满足试验人员选择性的记录所需要的试验数据,每次选择记录的数据会按照特定的格式记录在数据表格(Excel)中。2) 自动方式:自动方式下,系统按照工况设定控制文件中设定的时间间隔和时间顺序,把在设定时间间隔段内测量的数据有效数据保存在数据表格(Excel)中。
6、参数控制:参数控制包括单个测量参数的控制和试验过程的控制。单个测量参数的控制主要是控制转速、扭矩的控制,这些参数的控制除了利用相应的控制系统(变频器)外,程序内部也会根据传感器传上来的实时数据进行一定的闭环控制功能,以保证测量参数控制的准确性。
7、系统管理:系统管理是为了完善系统的管理功能而设置管理工具,系统中涉及到各硬件通讯地址、通讯端口、IP地址等相关信息需要此功能来管理设置。
8、测量参数的管理:全部采集参数均为开放参数,测量参数的管理主要完成测量参数的设置功能,包括测量参数的多少,每个测量参数的名称、单位、量程、小数点位数、测量通道号、报警上下限等,可以实时更改实时生效。
9、报警参数的管理:报警参数的管理,可以选择设置哪些参数需要报警,以及每个报警参数的报警值和保护值,以及相应的动作是什么。
