CAPS2010综合采集控制系统

CAPS2010是一个可定制的综合数据采集控制系统,自动、准确、可靠、高速直接测量DC、AC、mA等多种种模拟信号,无需外加任何信号调理电路。广泛应用于实验测试、机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。

产品介绍

CAPS2010是一个可定制的综合数据采集控制系统,自动、准确、可靠、高速直接测量DC、AC、mA等多种种模拟信号,无需外加任何信号调理电路。广泛应用于实验测试、机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。

产品特点:

Ø 多台CAPS2010通过10/100M自适应以太网连接到交换机,组建一个局域网,让信号采集点扩展足够多,传输距离足够远。

Ø 除了基本的A/D功能,该产品还有许多常用功能可供选配,用户可以根据自己的需要,从参数列表里选择各种功能组合到一台产品里,最大程度的实现量体裁衣,方便经济。如果用户长期使用还可商量直接定制。

Ø 采样频率可以在1HZ到最高采样频率之间任意软件设置。

Ø 可以指定A/D采集的起始和结束通道。

Ø 面板无任何操作旋钮开关,所有对采集仪的操作通过软件远程控制,外观小巧,且功能完整。

Ø 每个产品都具备独立可设的IP地址、子网掩码、网关,通过修改相关参数,可直接插接在任何一个现有的局域网内,设置后的参数直接保存在仪器内,掉电不丢失。

Ø 匹配windows操作系统下信号采集与控制测试软件。


产品参数:












A/D采集

采集通道

单个产品最多8/16/32路可选,可以软件设置采集起始通道和结束通道

采样方式

异步采集

分辨率

16bit

采样速率

总最高采样速率有250K/500KSPS两种可选(订货时需要说明),采样频率在1SPS到最高总采样频率之间通过软件设置

输入阻抗

1GΩ

输入范围

0-2.5V、0-5V、0-10V、±2.5V、±5.0V、±10V(订货时需要说明),可定制更高电压范围

程控运放

常规配置为1、2、4、8四档,另外也有二组可选:1、2、5、10倍或1、10、100、1000倍(订货时需要说明)

mA调理

(选配)

输入范围

0~20mA/4~20mA

采样电阻

120Ω精密电阻

AC调理

(选配)

调理带宽

1Hz~1MHz(默认)

D/A输出

(选配)

通道数

4路

分辨率

12bit

输出范围

可选0-2.5V、0-5V、0-10V、±2.5V、±5.0V、±10V中的任何一种

驱动电流

每路最大100mA

光耦隔离输入

(选配)

通道数

12/16路可选

接点类型

湿接点(如果是干接点,需要外接上拉电阻)

输入阻抗

>3KΩ

低电平

0~1V,悬空

高电平

4~30V

隔离电压

2500Vrms

光耦隔离集电极开路输出

(选配)

通道数

4/8路可选

驱动电流

每路最大100mA

隔离电压

2500Vrms

继电器输出

(选配)

通道数

8

触点容量

DC30V/2A

计数器/

频率计/

A/D触发

(选配)

通道数

计数器/频率计2路,A/D触发1路

计数位数

16bit循环计数器

输入频率

0~1MHz

输入阻抗

>1KΩ

低电平

0~1V,悬空

高电平

4~30V

触发方式

计数器/频率计为上升沿触发,A/D采集触发方式多种可选:上升沿、下降沿、高电平、低电平、方波计数触发(可设置每次触发采集的采样点个数,还可以设置接收到多少个触发脉冲后,才触发一次采集)

RS485

(选配)

通道数

1个

波特率

2400~115200bps

以太网

速率

10/100M自适应

电源

供电范围

DC10~30V,带过压、反接、过流、浪涌保护

电流

500~1000mA

工作环境

温度

-20~70℃

湿度

5%~85%,无凝结

其他功能

加密功能

用户可写入并读取一个64字节的识别代码,掉电不丢失,可作为用户上位机程序加密时用

备注以上是CAPS2010可全部具有的功能的相关参数,订货时,用户可根据自己的需要加减一些功能。

面板标识说明

该产品各种功能可以根据用户实际要求来配置,用户可以根据自己选配的功能来选择前后面板;产品前面面板功能默认为供电以及通讯端口,后面面板根据实际需求适配不同的通道数。



型号说明

用户按照以下型号说明订货和验货。CAPS2010-A□□-B□□-C□□-D□□-E□□-F□□-G□□


CAPS2010

A□□

B□□

C□□

D□□

E□□

F□□

G□□



通道数量

08













8通道

16













16通道

32













32通道

D/A功能

00











D/A功能

0n











n路D/A功能,n=4

计数器/频率计/

A/D触发

00









无计数器功能

0n









n路计数器功能,n=2

隔离输入

00







无隔离输入功能

0n







n路隔离输入功能,n=4、8、12、16

隔离输出

00





无隔离输出功能

0n





n路隔离输出功能,n=4、8

继电器输出

00



无继电器输出功能

01



n路继电器输出功能,n=4、8

RS485

00

RS485功能

01

1路RS485功能

※参考选型:CAPS2010-A16-B00-C02-D08-E04-F08-G00

(16路同步模拟量采集,无D/A,2路频率计数,8路隔离输入,4路隔离输出,8路继电器输出,无RS485)


使用方法:

1、产品进行操作时首先确保计算机与产品在同一个局域网内。

2、按照面板标识说明所述,接好模拟信号、电源、以太网线。

3、预热十分钟再进行测量。

4、打开配套软件,点击数据采集按钮开始采集数据。


参数修改与恢复:

目前该产品掉电不丢失的参数有IP、子网掩码、网关等,因此该部分主要针对这三个以太网参数讲解设置及恢复过程。该产品默认IP:192.168.1.198,子网掩码:255.255.255.0,网关:192.168.1.1。


软件开发:

本公司提供的采集测试软件只供产品功能测试,用户需要根据自己的特定应用再编写上位机程序进行二次开发,当然也可以委托我们进行定制开发。

可采用两种方式开发上位机程序操作该产品。一是直接使用标准的TCP/IP协议访问该模块,把指令数据按照指令字段说明放在TCP或UDP的数据段里。使用该方法灵活性强,Windows、Linux、或各种嵌入式操作系统下,只要使用标准的TCP/IP协议都可以访问该系列产品。二是调用我公司已经已经封装好的动态链接库ETHDLL,里面有几十个函数,可以对模块的各个功能进行操作。该DLL可以在Windows下的VC、VB、C++ builder、Delphi、.net、Java、LabView等各种语言下调用。使用第二种方法相对简单。

如果选用第一种方法编程,所有指令的字段介绍参照《以太网数据采集控制产品TCPIP指令字段说明》。可选TCP或UDP,采用TCP时,模块做服务器,上位机做客户端。不管是TCP还是UDP模式访问,模块开放的端口号都是1600。

如果选用第二种方法编程,所有的函数使用参照《以太网数据采集控制产品DLL使用说明》。

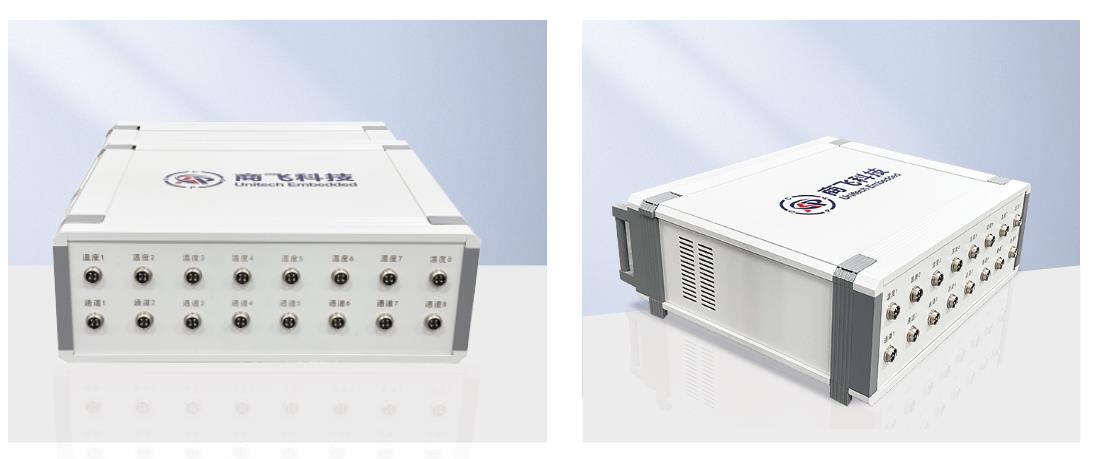

样图及安装尺寸:

默认尺寸:110*320*330mm, 根据用户需求非标定制。
